高性能グラフィックカードの新しい電源コネクター「12VHPWR」や「12V-2x6」で、コネクターやケーブルが溶けてしまう不具合が報告されています。特にGeForce RTX 5090やRTX 4090など消費電力が大きいモデルでは注意が必要です。この記事では、溶損が起こる原因と、高価なグラフィックカードを守るための具体的な予防策を解説します。
グラフィクスカード (GPU) の発火の原因と予防策を解説。特に RTX 5090 は注意が必要
NVIDIAのGeForce RTX 4090から採用されたグラフィックカード用の新電源コネクターは、通称16ピンコネクターと呼ばれています。正式名称は「12VHPWR」または「12V-2x6」といい、従来のPCIE8ピンに比べて多くの電力を小型化されたコネクターで供給できることから、基板サイズの縮小やケース内でのケーブル取り回しが大幅に改善されるメリットがあります。

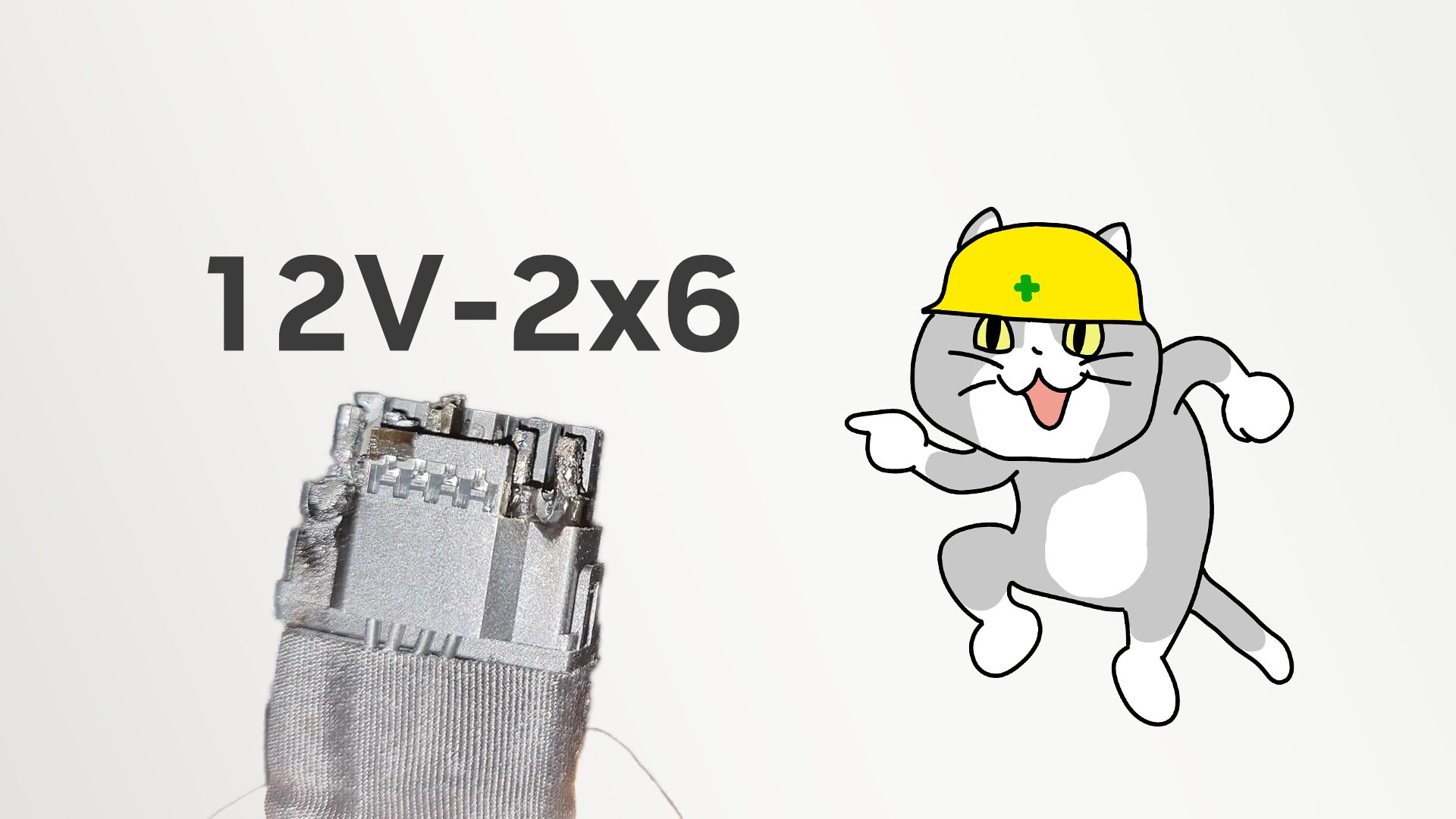

一方で、この新コネクター導入後、グラフィックカードやケーブル側のコネクターが溶損してしまう不具合が発生しています。ここでは、その原因や予防策について解説していきます。
『12VHPWR』と『12V-2x6』の違い
グラフィックカードに備わっている16ピンコネクターの正式名称は「12VHPWR」または「12V-2x6」と呼ばれていますが、初期に登場したのが12VHPWRで、その後改良が加えられたものが12V-2x6と呼ばれる規格になっています。
この16ピンコネクターは、電力を供給する12ピンとケーブルの接続状況を監視する4ピン（Senseピン）で構成されています。12VHPWRに対して、12V-2x6ではこのSenseピンの長さが0.25mm短くなっており、コネクターを完璧に接続しない限り電力が供給されないようになっています。これが12VHPWRと12V-2x6コネクターの大きな違いです。
12VHPWR / 12V-2x6で発生した溶損原因
12VHPWRおよび12V-2x6で発生した溶損原因はすべて特定されていませんが、NVIDIAを含めて溶損原因と考えられている事象があります。
16ピンコネクターが中途半端に接続されている

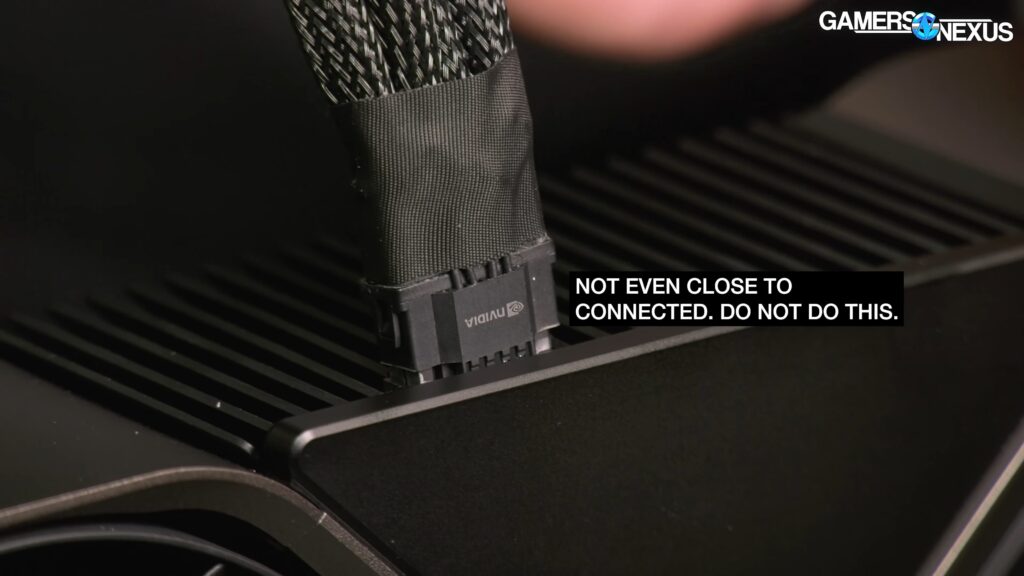

NVIDIAのGeForce RTX 4090が発売された後、新たに搭載された12VHPWRが溶損するという問題が数件発生し、NVIDIAは調査に乗り出しました。最終的には、テック系YouTuberのGamers Nexusが溶損の再現に成功した事例が報告されています。その原因は、16ピンコネクターをロックされていない中途半端な状態で差し込むというものでした。
このように接続すると電流が不均等に流れるほか、コネクター内のピンも接触面積が極めて少なくなることから発熱しやすく、最終的にコネクターが高温となり溶損に繋がるというものです。
GeForce RTX 4000/5000シリーズの電源設計に問題？
GeForce RTX 5090発売後には、コネクターの接続を完璧にしたとしても溶損するという事例が複数登場していました。その原因として、RTX 4000シリーズ以降で用いられている電源設計に問題があるという指摘があります。

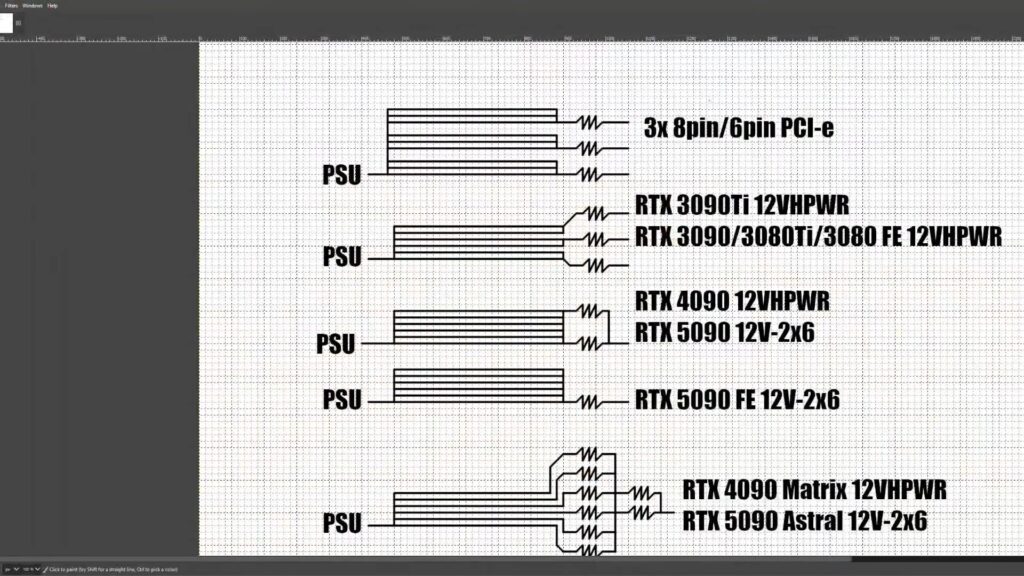

Actually Hardcore Overclockingがまとめた動画によると、RTX 3090など比較的消費電力が大きかったグラフィックカードでは、電力供給が行われる6ピンのうち、2ピンごとに電流分布が均一になるよう抵抗器が備わっていたとのことです。
しかし、RTX 4090やRTX 5090では6ピンすべてがまとめて1つまたは2つのシャント抵抗器に繋がれる設計に変更されているとのことです。この変更により、例えばケーブルの損傷やコネクターとの接触不良により電流バランスが崩れた場合でも、残りのケーブルに必要な電流が流れてしまい、最終的にコネクターやケーブルの溶損や発火に繋がる可能性があるようです。
500Wもの電力が流れることによる余裕の不足
GeForce RTX 4090では、コネクターを完全接続していなかったことが原因と見られており、コネクターの完全接続をするよう周知徹底が行われてからは、コネクター溶損の報告は減ってきていました。
しかし、RTX 5090が発売されてからは再び発生し始めています。その主な原因として考えられているのが、ケーブルのスペックに対する余裕のなさです。
GeForce RTX 5090では定格で最大575Wの電力を使うとされており、PCIe x16から75Wが供給されることを考えると、500Wもの電力が16ピンコネクターに流れることになります。
そのため、高負荷時にはコネクターの温度が高くなりやすいほか、エラーに対するマージンが非常に小さいため、製造上の不具合やユーザーエラーの余地がなく、溶損という事態が発生してしまう可能性があるようです。特に、この余裕のなさと電流を均一化する機構を持たない電源設計が合わさることで、不具合やユーザーエラーの余地はさらになくなるなど、安全率がかなり低い状況といえます。
特に注意が必要なグラフィックカード
| グラフィックカード | GeForce RTX 5090 | GeForce RTX 5080 SUPER (噂) | GeForce RTX 4090 |
|---|---|---|---|
| TGP (消費電力) | 575W | ~450W | 450W |
12V-2x6が溶損してしまう原因の1つとして、安全マージンの低さがあると考えられていますが、特に注意が必要なのが消費電力を大量に使うグラフィックカードです。
例えば最新鋭の最上位モデルであるGeForce RTX 5090では575W、RTX 4090では450W、そしてまだ発売されていませんがリークで噂されているRTX 5080 SUPERも450Wと、かなり高めの消費電力で動作することが予測されています。
このようなグラフィックカードを使っている場合は流れる電流値も大きく、不具合やユーザーエラーがあれば発熱や溶損といった不具合が発生する確率が高いといえます。一方で、RTX 5080やRTX 5070など400W以下で動作するグラフィックカードについては、このような不具合に遭遇する確率はあまり高くないといえます。
グラフィックカードを守るためにできる対策
GeForce RTX 5090やRTX 4090など消費電力が大きいグラフィックカードは非常に高価です。自宅と財布の安全を守るためにできる対策を紹介します。
コネクターを奥までしっかりと差し込む
12V-2x6は構造上、6ピンのうち繋がっていない部分があれば、必要な電流が残りの繋がっている配線に流れてしまいます。そのため、コネクターを奥までしっかり差し込み、このような接触不良を防ぐ必要があります。
また、12V-2x6コネクターを繋げた後にSSDの取り付けや取り外しなどでケーブルに触る際には、コネクターの間に隙間ができていないか、または外れてしまっていないかなど、入念に確認した方がよいです。
ケーブルの配線に注意する（根本で曲げない）
12V-2x6コネクターの根本に負荷がかかると、接触不良に陥る原因になります。そのため、12V-2x6コネクターは無理に曲げないことが大事です。
実際に、電源メーカーのSeasonicではコネクター部分から最低35mmはケーブルを曲げないことを推奨しています。グラフィックカードを購入する前に寸法を測る時や、購入後のケーブルレイアウトでは、この点を考慮する必要があります。
高品質な90度変換アダプターや大型PCケースを検討する
使っているPCケースやグラフィックカードの大きさ的に12V-2x6コネクターを極度に曲げる必要がある際には、あらかじめコネクター部分が曲げられた90度変換アダプターや、ケーブルレイアウトに自由度がある大型なPCケースに買い替えることも方法として考えられます。
『2025年版』各社グラフィックボードの保証期間や延長保証まとめ
なお、基本的に12V-2x6コネクターの溶損はメーカーの基本保証の対象となるため、もしGeForce RTX 5090などを購入する場合は、保証期間が長いモデルを購入するとよいかもしれません。
